不銹鋼噴淋塔 簡介
不銹鋼噴淋塔 工作原理 不銹鋼噴淋塔 系統組成 不銹鋼噴淋塔 技術特點 不銹鋼噴淋塔 適用領域 不銹鋼噴淋塔 工藝圖
>> 不銹鋼噴淋塔 工作原理
不銹鋼噴淋塔是由塔體、噴淋層、填料層、除霧層等組成的。它是不斷將酸霧廢氣引入塔內，經過填料層，酸霧廢氣與氫氧化鈉吸收液進行中和反應。以下是廢氣處理的的工程的工藝流程：排除的酸霧廢氣→進入風管→經過不銹鋼噴淋塔→風機→風管→達標排放。
酸堿廢氣處理（噴淋塔）主要的運作方式是不斷酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，zui后回流至塔底循環使用。凈化后的酸霧廢氣達到江蘇省地方排放標準的排放要求，低于國家排放標準。
不銹鋼噴淋塔分單塔體和雙塔體。采用圓形塔體，用法蘭分段連接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。 噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。 當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。
①采結構簡單，管理、操作及維修相當方便；
②壓降較低，操作彈性大，且具有很好的除霧性能；
③根據實際情況使用不同的材料制成塔體；
④ 耐腐蝕、吸附效率高，處理容量大，適用面廣；
⑤能同時處理多種酸霧混合廢氣。
● 廣泛用于化工、電子、冶金、電鍍、紡織(化纖)；
● 機械制造等行業過程中排放的酸、堿性廢氣的凈化處理；
● 如調味食品、制酸、酸洗、電鍍、電解、蓄電池等。

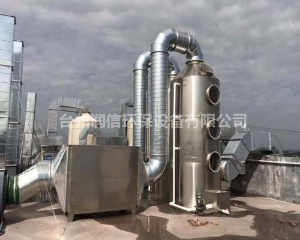

噴淋塔工藝圖示意圖
